Modulacja częstotliwości (FM) to zaawansowana technika radiokomunikacji, która polega na kodowaniu informacji przez zmianę chwilowej częstotliwości fali nośnej w zależności od sygnału wejściowego. W odróżnieniu od modulacji amplitudy, w modulacji FM amplituda sygnału pozostaje stała, podczas gdy częstotliwość zmienia się proporcjonalnie do sygnału modulującego. Ta właściwość czyni modulację FM szczególnie atrakcyjną dla zastosowań w CB radio, zapewniając wyższą jakość dźwięku i lepszą odporność na zakłócenia. Modulacja Częstotliwości w CB Radio.
Podstawy modulacji częstotliwości

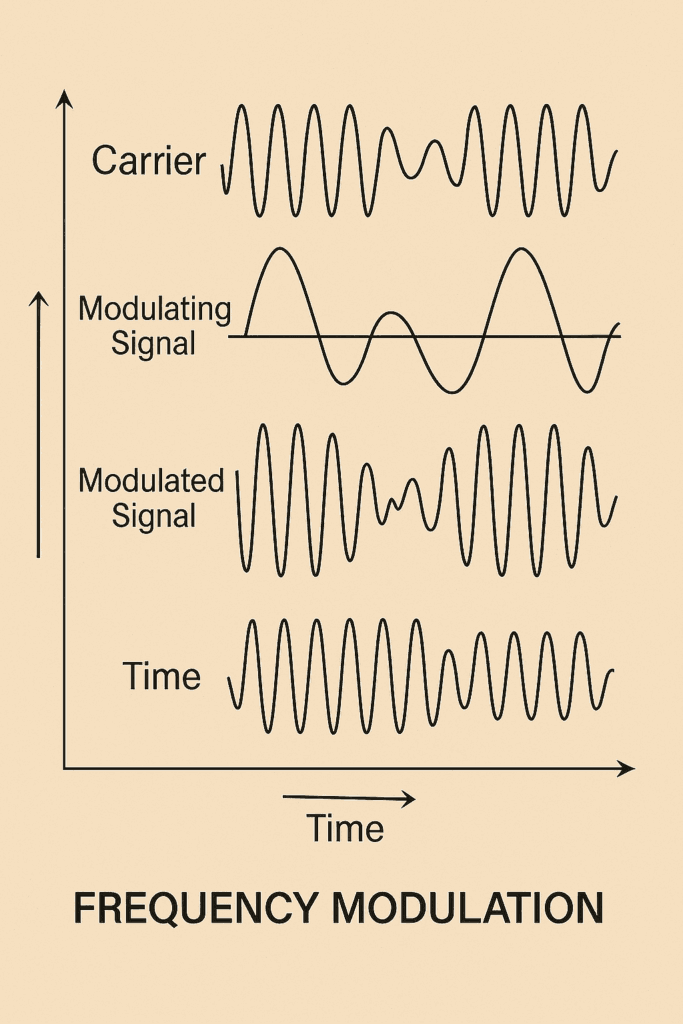

Modulacja częstotliwości opiera się na zmianie częstotliwości fali nośnej fn w zakresie od fn – Δf do fn + Δf, gdzie Δf nazywa się dewiacją częstotliwości. Stosunek mf = Δf/fm określa wskaźnik modulacji częstotliwości lub współczynnik modulacji częstotliwości, gdzie fm to częstotliwość sygnału modulującego.
Matematyczny opis modulacji FM
Sygnał zmodulowany częstotliwościowo można opisać równaniem:
uFM(t) = A0 sin[ωct + ∫m(t)dt]
gdzie:
- A0 to stała amplituda
- ωc to częstotliwość kątowa fali nośnej
- m(t) to sygnał modulujący
Częstotliwość chwilowa f(t) definiowana jest jako:
f(t) = fc + kf × m(t)
gdzie kf jest stałą modulatora FM określającą czułość na sygnał modulujący.
Dewiacja częstotliwości
Dewiacja częstotliwości to maksymalny odchył od częstotliwości nośnej przy danym sygnale modulującym. W radiotelefonie CB częstotliwość nadajnika FM zmienia się w granicach ±1,5 do ±5 kHz. Maksymalna dozwolona dewiacja wynosi 5 kHz, ponieważ większe wartości mogłyby powodować zakłócenia sąsiednich kanałów.
Modulacja częstotliwości FM w CB Radio
W systemach CB radio modulacja FM oferuje lepszą jakość dźwięku w porównaniu do modulacji AM, szczególnie w komunikacji lokalnej. Charakterystyczne cechy modulacji FM w CB to:
| Parametr | FM | AM |
|---|---|---|
| Jakość audio | Wysoka | Standardowa |
| Zasięg | Mniejszy (8-12 km) | Większy (15-20 km) |
| Odporność na zakłócenia | Wysoka | Niska |
| Popularność w Polsce | 10% użytkowników | 90% użytkowników |
Zastosowanie FM w różnych krajach
Podczas gdy w Polsce dominuje modulacja AM, w wielu krajach europejskich modulacja częstotliwości FM jest preferowana ze względu na lepszą jakość dźwięku. W Stanach Zjednoczonych modulacja FM w CB radio została oficjalnie zatwierdzona przez FCC w 2021 roku, co stanowi największą zmianę w technologii CB od rozszerzenia z 27 do 40 kanałów w 1977 roku.
Zalety modulacji częstotliwości
Modulacja FM oferuje szereg znaczących korzyści w porównaniu do innych technik modulacji:
Wyższa odporność na zakłócenia
Modulacja FM charakteryzuje się znacznie wyższą odpornością na zakłócenia niż AM. System ten umożliwia odfiltrowanie po stronie odbiornika znacznie więcej zakłóceń niż w systemie AM. Sygnał po odebraniu i wzmocnieniu może być ograniczony do takiej samej amplitudy, co redukuje większość zakłóceń.
Lepsza jakość dźwięku
FM zapewnia znacznie lepszą jakość audio dzięki szerszemu pasmu częstotliwości i mniejszej podatności na szumy. Efekt ten jest szczególnie widoczny w komunikacji lokalnej, gdzie sygnał FM może dostarczyć krystalicznie czysty dźwięk bez charakterystycznych dla AM trzasków i zakłóceń.
Efekt przechwytywania
FM wykorzystuje „efekt przechwytywania” (capture effect), który oznacza, że gdy obecnych jest kilka sygnałów, odbiornik automatycznie wybiera najsilniejszy sygnał i tłumi pozostałe. To zapewnia czystszą komunikację w środowiskach z wieloma użytkownikami.
Stała moc nadajnika
W modulacji FM moc nadajnika pozostaje stała niezależnie od modulacji, co zapewnia efektywne wykorzystanie energii i mniejsze obciążenie układów zasilania.
Wady modulacji częstotliwości
Mimo licznych zalet, modulacja FM posiada także pewne ograniczenia:
Ograniczony zasięg
Główną wadą FM w CB radio jest mniejszy zasięg w porównaniu do AM. Sygnały FM są bardziej podatne na przeszkody fizyczne i nie propagują się tak daleko jak sygnały AM, szczególnie w warunkach propagacji jonosfery.
Szersze pasmo
Modulacja FM zajmuje szersze pasmo częstotliwości niż AM, co ogranicza liczbę dostępnych kanałów w danym zakresie spektrum. Szerokość pasma sygnału FM może być kilkakrotnie większa niż sygnału AM o tej samej treści.
Efekt progu
FM wykazuje „efekt progu”, co oznacza, że gdy siła sygnału spadnie poniżej pewnego poziomu, jakość odbioru drastycznie się pogarsza. W przeciwieństwie do AM, gdzie słaby sygnał jest słyszalny mimo szumów, słaby sygnał FM może być całkowicie nieuczytelnny.
Wyższa złożoność układowa
Układy modulacji i demodulacji FM są bardziej skomplikowane niż ich odpowiedniki AM, co przekłada się na wyższe koszty produkcji i większą złożoność serwisowania.
Demodulacja sygnałów FM
Proces demodulacji FM wymaga zastosowania specjalistycznych detektorów częstotliwości:

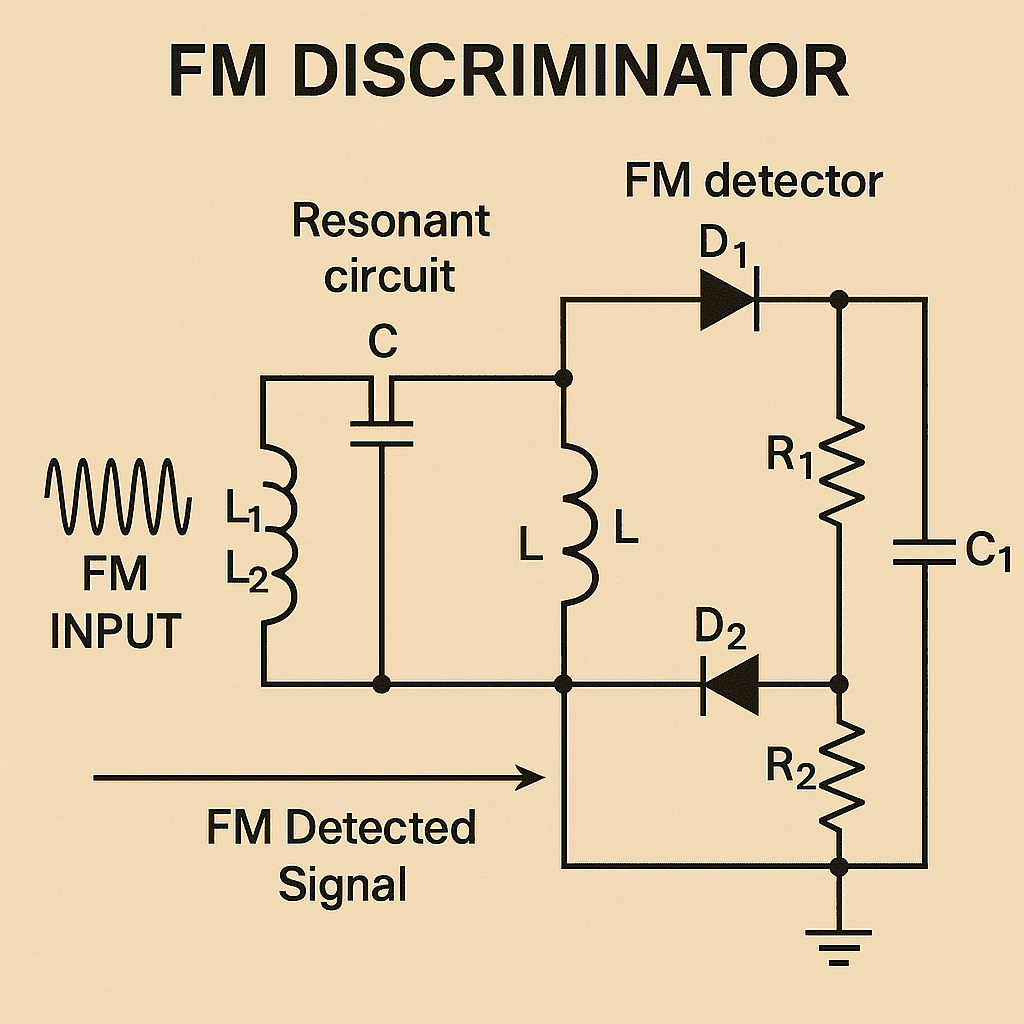

Dyskryminator częstotliwości
Dyskryminator częstotliwości to układ przetwarzający zmiany częstotliwości na sygnał napięciowy. Składa się z dwóch rozstrojonych względem siebie obwodów rezonansowych, których parametry dobiera się tak, aby uzyskać prostoliniowy odcinek w przedziale częstotliwości odpowiadających szerokości pasma sygnału FM.
Detektor nachylenia
Detektor nachylenia FM wykorzystuje zbocze charakterystyki filtra do konwersji zmian częstotliwości na zmiany amplitudy. Sygnał FM jest aplikowany do strojonego obwodu, który jest przesunięty względem częstotliwości nośnej, co powoduje, że sygnał znajduje się na zboczu krzywej odpowiedzi.
Detektor zliczający impulsy
Nowoczesnym rozwiązaniem jest detektor FM zliczający impulsy, który nadaje się do implementacji w układach scalonych. Zasada działania polega na generowaniu impulsów standardowych dla każdego okresu sygnału FM – liczba impulsów w jednostce czasu jest proporcjonalna do częstotliwości.
Typy modulacji FM
W zależności od wartości dewiacji częstotliwości rozróżnia się dwa typy modulacji FM:
Modulacja wąskopasmowa (NBFM)
Gdy dewiacja częstotliwości jest mniejsza od częstotliwości sygnału modulującego, mamy do czynienia z modulacją FM wąskopasmową. W widmie występują dwa silnie symetrycznie położone prążki, podobnie jak w modulacji AM.
Modulacja szerokopasmowa (WBFM)
Gdy dewiacja częstotliwości jest większa od częstotliwości sygnału modulującego, występuje modulacja FM szerokopasmowa. Charakteryzuje się znacznie szerszym widmem z wieloma wstęgami bocznymi o amplitudach określonych funkcjami Bessela.
Implementacja modulacji FM
Modulatory bezpośrednie
W metodzie bezpośredniej, najczęściej stosowanej w CB radio, zmianę częstotliwości fali nośnej uzyskuje się przez przyłączenie do obwodu generatora diody pojemnościowej. Dioda ta zmienia swoją pojemność w takt zmian napięcia modulującego, co powoduje zmianę częstotliwości generowanej fali nośnej.
Modulatory pośrednie
Metoda pośrednia polega na uzyskiwaniu wymaganej dewiacji częstotliwości poprzez modulację fazy fali nośnej. Realizuje się to przez zmianę rezystancji lub reaktancji obwodu w stopniu następnym po generatorze.
Porównanie FM z innymi modulacjami w CB
| Parametr | FM | AM | SSB |
|---|---|---|---|
| Sprawność energetyczna | Wysoka | 100% | |
| Szerokość pasma | 2×fm max | 2×fm max | 1×fm max |
| Złożoność demodulacji | Średnia | Niska | Wysoka |
| Jakość audio | Bardzo dobra | Dobra | Doskonała |
| Zasięg lokalny | Doskonały | Dobry | Dobry |
| Zasięg DX | Słaby | Dobry | Doskonały |
Przyszłość modulacji FM w CB Radio
Modulacja częstotliwości FM w CB radio zyskuje na popularności dzięki:
- Zatwierdzeniu przez amerykańską FCC w 2021 roku
- Rosnącemu zapotrzebowaniu na lepszą jakość audio
- Rozwojowi technologii cyfrowych wspierających FM
- Zwiększającej się świadomości użytkowników co do zalet FM
Producenci CB radio coraz częściej oferują dwumodowe urządzenia AM/FM, dające użytkownikom elastyczność wyboru modulacji w zależności od potrzeb komunikacyjnych. To pozwala na wykorzystanie zalet obu technologii – większego zasięgu AM oraz lepszej jakości dźwięku FM.
Praktyczne zastosowania FM w CB
Modulacja częstotliwości FM w CB radio znajduje szczególnie dobre zastosowanie w:
- Komunikacji lokalnej – gdzie jakość dźwięku ma pierwszorzędne znaczenie
- Obszarach zurbanizowanych – gdzie wyższa odporność na zakłócenia jest kluczowa
- Komunikacji służbowej – gdzie czytelność przekazu jest priorytetem
- Zastosowaniach komercyjnych – gdzie profesjonalna jakość audio ma znaczenie biznesowe
Modulacja częstotliwości stanowi ważną alternatywę dla tradycyjnej modulacji amplitudy w CB radio. Choć ma swoje ograniczenia, szczególnie w zakresie zasięgu, jej zalety w postaci wyższej jakości dźwięku i odporności na zakłócenia czynią ją atrakcyjną opcją dla wielu zastosowań. Rozwój technologii i rosnąca dostępność urządzeń dwumodowych AM/FM zapewne przyczynią się do wzrostu popularności modulacji FM w przyszłości.
