Modulacja amplitudy (AM) stanowi podstawę działania większości systemów CB radio w Polsce i na świecie. Ta fundamentalna technika radiokomunikacji umożliwia przekazywanie informacji na duże odległości poprzez zmianę amplitudy sygnału nośnego zgodnie z przesyłaną informacją. W kontekście CB radio, modulacja amplitudy – AM zapewnia niezawodną łączność kierowcom i entuzjastom komunikacji radiowej.
Podstawy modulacji amplitudy

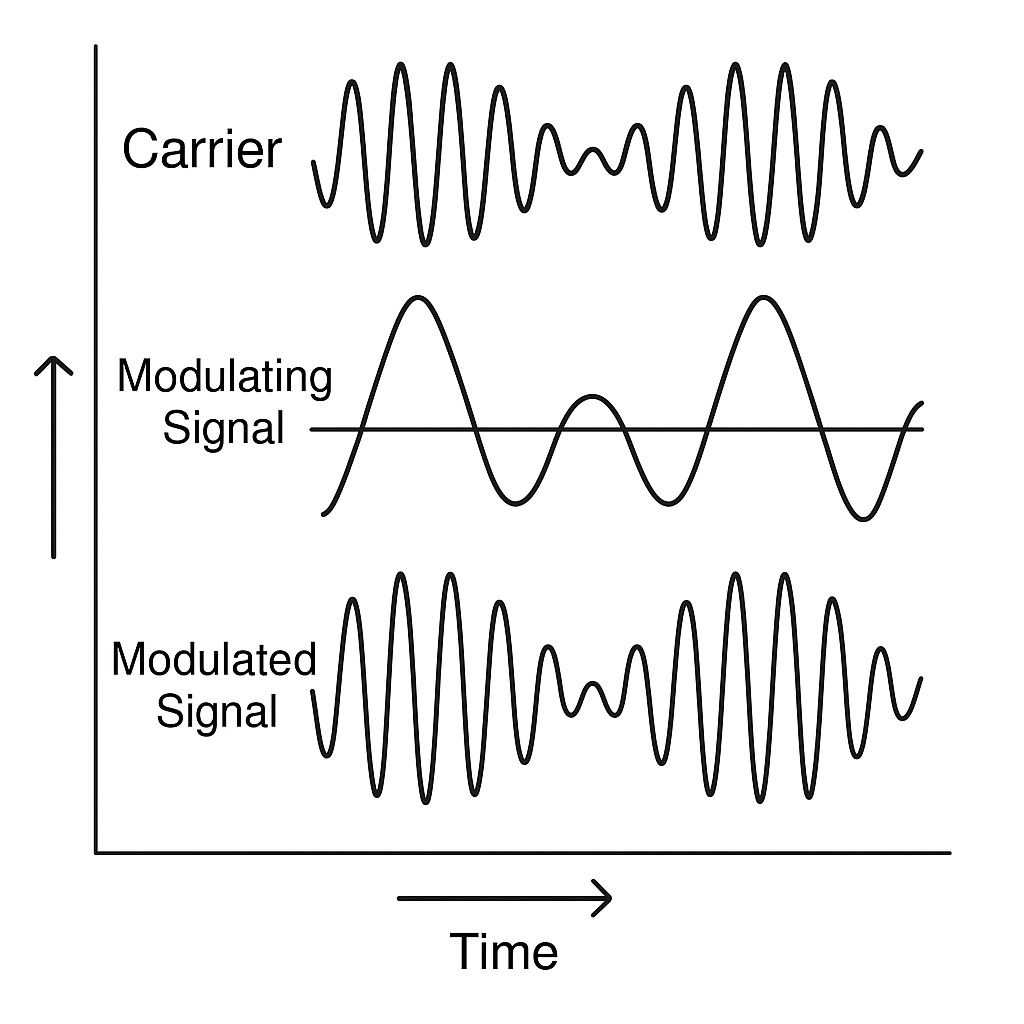

Modulacja amplitudy polega na kodowaniu sygnału informacyjnego w chwilowych zmianach amplitudy sygnału nośnego. Proces ten można opisać matematycznie równaniem: y(t) = (C + M sin(ωt + P)) sin(Ωt), gdzie C to amplituda fali nośnej, M to amplituda sygnału modulującego, ω to pulsacja sygnału modulującego, a Ω to pulsacja fali nośnej.
Kluczowym parametrem modulacji AM jest współczynnik głębokości modulacji, definiowany jako stosunek amplitudy sygnału modulującego do amplitudy sygnału nośnego: m = M/C. Współczynnik ten mieści się w zakresie 0-1 (0-100%) i determinuje jakość oraz efektywność transmisji.
Widmo sygnału zmodulowanego AM
Sygnał zmodulowany amplitudowo składa się z trzech podstawowych składowych:
- Fala nośna o częstotliwości Ω
- Dolna wstęga boczna o częstotliwości (Ω – ω)
- Górna wstęga boczna o częstotliwości (Ω + ω)
Szerokość pasma sygnału AM wynosi dwukrotność maksymalnej częstotliwości sygnału modulującego. Dla sygnału mowy o paśmie 3 kHz, sygnał AM zajmuje pasmo 6 kHz.
Modulacja AM w CB Radio
W Polsce modulacja amplitudy jest dominującą formą emisji w CB radio, wykorzystywaną przez około 90% urządzeń. Podstawowe parametry modulacji AM w CB to:
| Parametr | Wartość |
|---|---|
| Pasmo częstotliwości | 26,960 – 27,410 MHz |
| Maksymalna moc | 4W dla AM |
| Liczba kanałów | 40 kanałów |
| Odstęp między kanałami | 10 kHz |
Kanał drogowy i standardy emisji
Głównym kanałem komunikacji drogowej w Polsce jest kanał 19 w modulacji AM. W przeciwieństwie do wielu krajów europejskich, gdzie preferowana jest modulacja FM, w Polsce AM pozostaje standardem ze względu na większy zasięg i kompatybilność z istniejącym parkiem radiowym.
Modulacja amplitudy w CB Radio – zalety
Modulacja AM oferuje szereg korzyści, które czynią ją idealną dla zastosowań CB:
Większy zasięg komunikacji
AM (modulacja amplitudy) zapewnia lepszy zasięg niż FM w warunkach CB radio. Sygnały AM lepiej penetrują przez przeszkody i oferują stabilną łączność na większe odległości, co jest kluczowe dla komunikacji drogowej.
Prostota implementacji
Modulacja amplitudy AM charakteryzuje się prostotą układową i ekonomicznością. Wymaga mniej skomplikowanych obwodów niż inne formy modulacji, co przekłada się na niższe koszty produkcji radiostacji CB.
Kompatybilność wsteczna
AM oferuje pełną kompatybilność z starszymi urządzeniami CB, co jest istotne ze względu na długi okres użytkowania tego typu sprzętu.
Łatwość detekcji
Demodulacja sygnału AM może być realizowana za pomocą prostego detektora diodowego, co znacznie upraszcza konstrukcję odbiorników.
Wady modulacji amplitudy
Mimo zalet, modulacja amplitudy posiada także istotne ograniczenia:
Niska sprawność energetyczna
Informacja użyteczna w sygnale AM stanowi jedynie 33% całkowitej mocy sygnału zmodulowanego. Pozostałe 67% mocy jest tracone na przesyłanie fali nośnej, która nie niesie informacji.
Podatność na zakłócenia
AM jest bardzo wrażliwa na zakłócenia atmosferyczne i przemysłowe. Wszelkie zakłócenia wpływające na amplitudę sygnału są interpretowane jako użyteczna informacja.
Ograniczona jakość audio
Ze względu na wąskie pasmo wykorzystywane w CB (około 3 kHz), modulacja AM nie nadaje się do transmisji wysokiej jakości audio. Sygnał jest pozbawiony szczegółów, choć dla komunikacji głosowej jest wystarczający.
Nieefektywne wykorzystanie pasma
Modulacja AM zajmuje podwójne pasmo w porównaniu do zawartej w niej informacji, co jest nieefektywne z punktu widzenia wykorzystania spektrum radiowego.
Modulacja SSB jako rozwinięcie AM
W zaawansowanych zastosowaniach CB wykorzystuje się modulację jednowstęgową (SSB – Single Side Band), która jest udoskonaloną wersją modulacji AM.
Zasada działania SSB
SSB polega na usunięciu jednej wstęgi bocznej i fali nośnej z sygnału AM. Wykorzystuje się tylko jedną wstęgę boczną – górną (USB) lub dolną (LSB), co pozwala na:
- Zmniejszenie zajmowanego pasma o połowę
- Zwiększenie sprawności energetycznej do 100%
- Poprawę stosunku sygnału do szumu
- Zwiększenie zasięgu komunikacji
Zastosowanie SSB w CB
Modulacja SSB jest szczególnie ceniona w łączności DX (dalekiego zasięgu), gdzie wykorzystuje się odbicia fal od jonosfery. W Polsce dozwolona moc dla SSB wynosi 12W, co jest trzykrotnie więcej niż dla AM.
Proces demodulacji AM
Demodulacja sygnału AM może być realizowana na kilka sposobów:

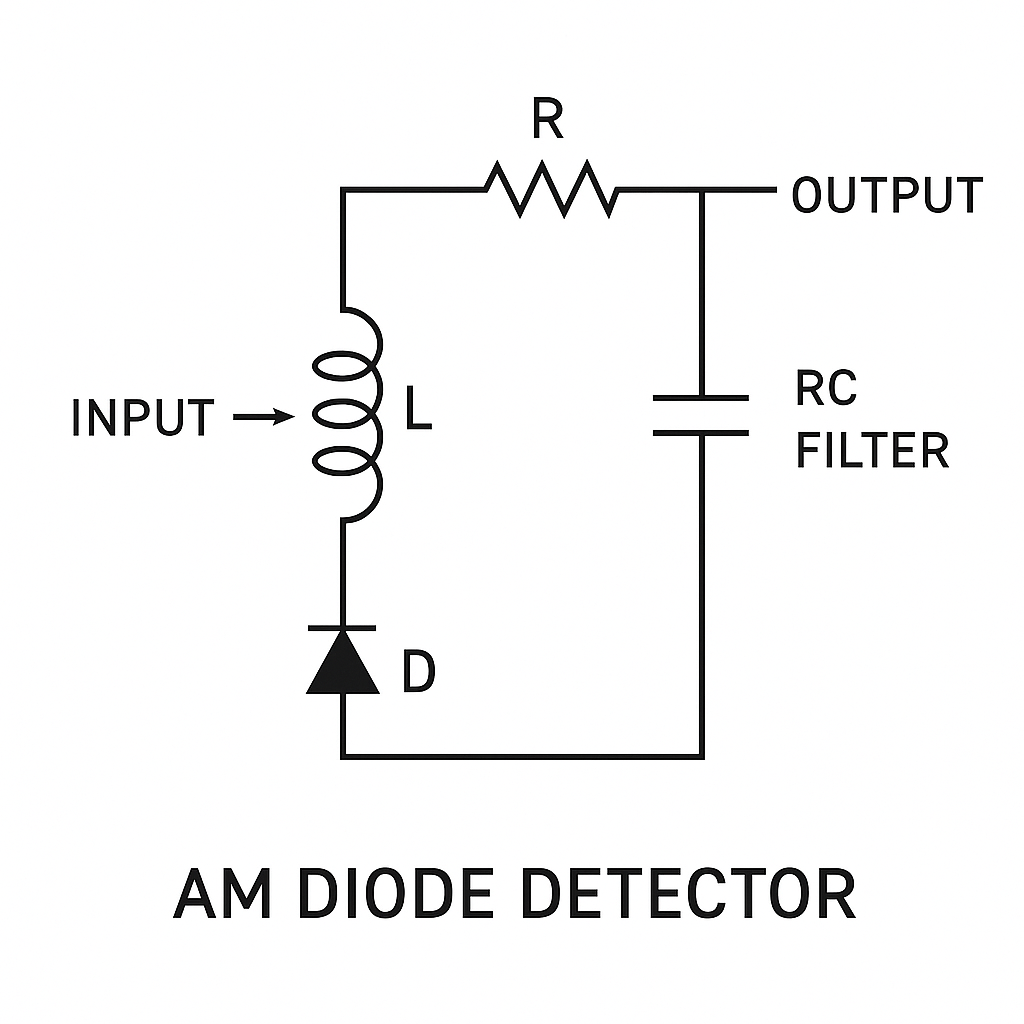

Detektor diodowy
Najprostszym detektorem AM jest detektor diodowy składający się z diody i filtru RC. Dioda prostuje sygnał zmodulowany, a filtr RC wydziela składową użyteczną z obwiedni sygnału.
Detekcja synchroniczna
Detekcja koherentna polega na wymnożeniu sygnału zmodulowanego z lokalnie generowaną falą nośną i filtracji dolnoprzepustowej. Metoda ta oferuje lepszą liniowość i odporność na zakłócenia.
Aspekty praktyczne modulacji AM w CB
Strojenie i konfiguracja
Dla optymalnej pracy CB radio w modulacji AM konieczne jest:
- Ustawienie przełącznika AM/FM na pozycję AM
- Prawidłowe strojenie anteny (SWR 1-1,5)
- Wybór odpowiedniej głębokości modulacji (maksymalnie 100%)
- Kalibracja układów nadawczych
Propagacja fal AM
Modulacja AM w paśmie 27 MHz charakteryzuje się specyficzną propagacją. W dzień zasięg wynosi 5-15 km, podczas gdy w nocy, ze względu na warunki jonosphery, możliwe są łączności na setki kilometrów.
Porównanie AM z FM w CB Radio
| Parametr | AM | FM |
|---|---|---|
| Zasięg | Większy (15-20 km) | Mniejszy (8-12 km) |
| Jakość audio | Standardowa | Lepsza |
| Odporność na zakłócenia | Niska | Wysoka |
| Prostota implementacji | Wysoka | Średnia |
| Sprawność energetyczna | 33% | Wyższa |
| Popularność w Polsce | 90% użytkowników | 10% użytkowników |
Rozwój technologii modulacji AM
Współczesne systemy CB radio wykorzystują zaawansowane techniki przetwarzania sygnału dla poprawy jakości modulacji AM. Nowoczesne radiotelefony wyposażone są w:
- Automatyczną kontrolę głębokości modulacji
- Filtry szumów i zakłóceń
- Zaawansowane układy AGC (automatyczna kontrola wzmocnienia)
- Cyfrowe przetwarzanie sygnału (DSP)
Przyszłość modulacji AM w CB Radio
Mimo rozwoju nowszych technologii modulacji, AM pozostanie podstawową formą emisji w CB radio ze względu na:
- Szeroką bazę zainstalowanych urządzeń
- Niskie koszty implementacji
- Sprawdzoną niezawodność w komunikacji drogowej
- Kompatybilność międzynarodową
Modulacja amplitudy, mimo swoich ograniczeń, pozostaje fundamentalną technologią w CB radio. Jej prostota, niezawodność i sprawdzony zasięg czynią ją idealnym wyborem dla komunikacji obywatelskiej. Zrozumienie zasad działania modulacji AM jest kluczowe dla każdego użytkownika CB radio, który chce w pełni wykorzystać możliwości swojego sprzętu i uzyskać optymalną jakość łączności.
